نطاق التطبيق
مرّر أفقياً لعرض جميع أعمدة الجدول.
| مسار التطبيق | المنتجات والعبوات المستهدفة |
|---|---|
| التعبئة المعقمة | عصائر الفواكه الحمضية ومنخفضة الحموضة ومشروبات الشاي والمنتجات السائلة التي تتطلب مدة صلاحية ممتدة في درجة حرارة الغرفة. |
| التعبئة فائقة النظافة | مشروبات تتطلب تحكماً ميكروبيولوجياً معززاً يتجاوز التعبئة القياسية بالجاذبية. |

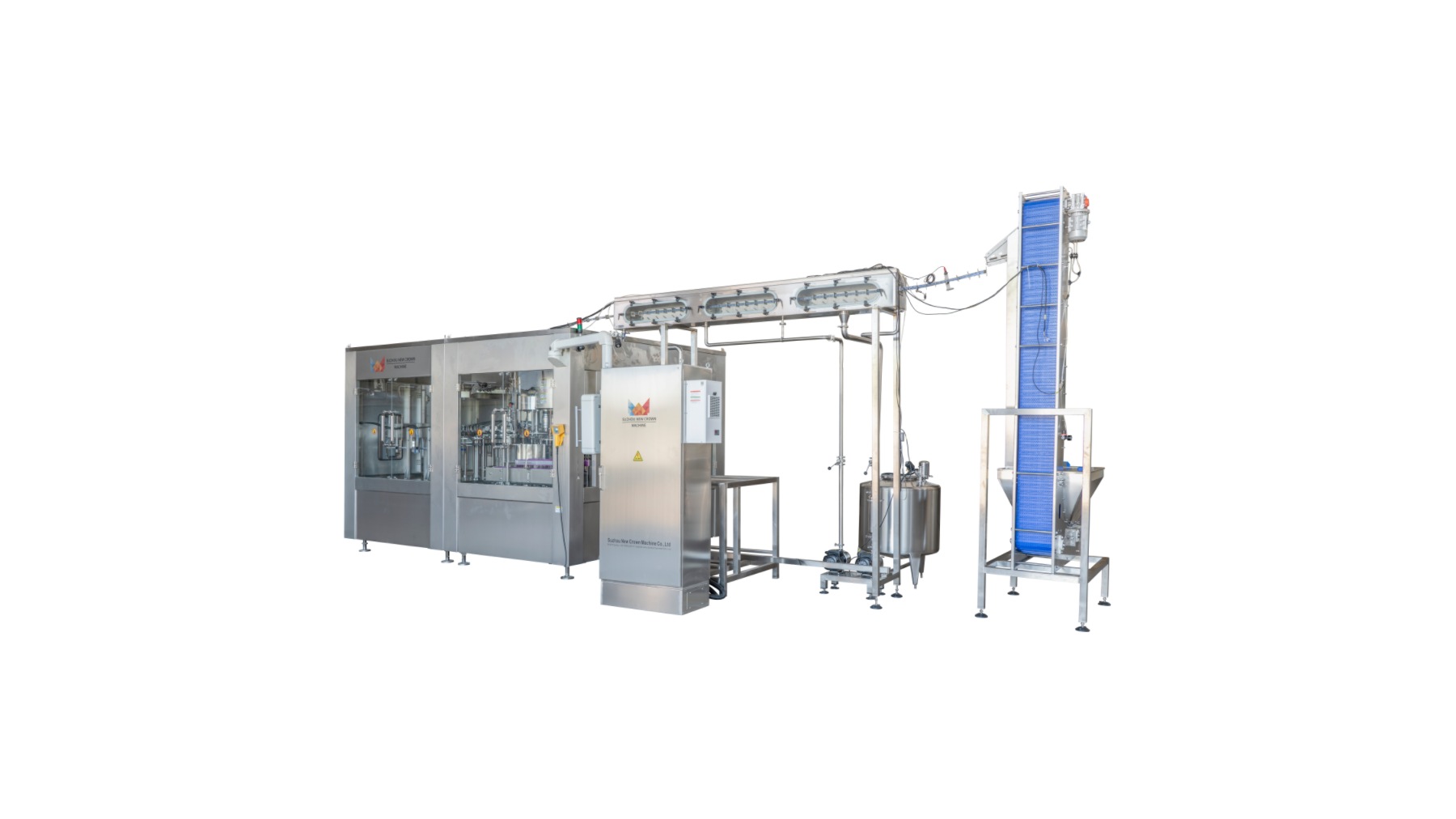

| التعبئة الساخنة | عبوات PET والزجاج لعصائر الفواكه والشاي والمشروبات الوظيفية غير الغازية. |

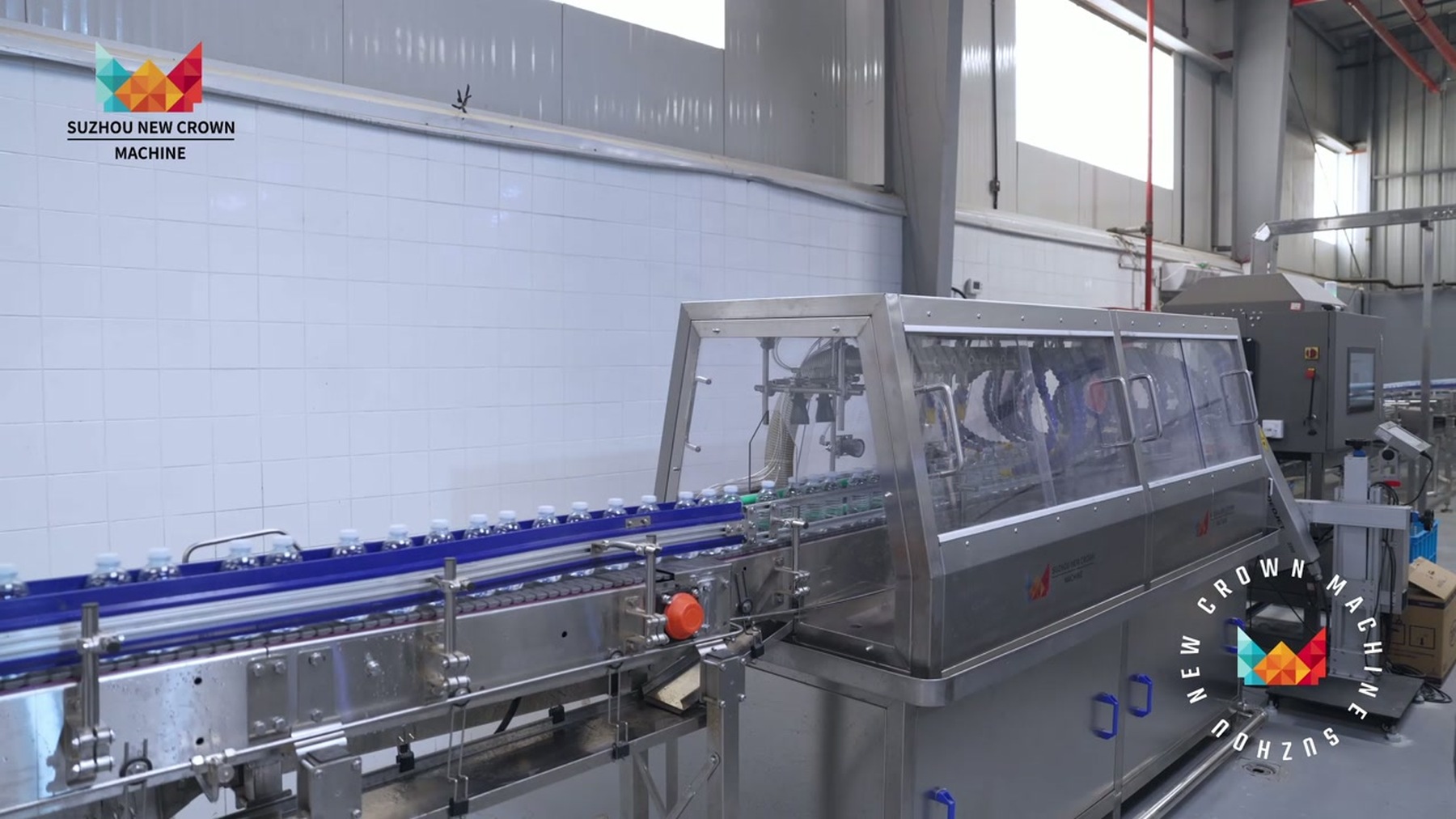

| تعبئة المياه في الزجاجات | مياه شرب غير غازية في عبوات PET. |
| تعبئة مياه الغالون | عبوات مياه كبيرة قابلة للإرجاع من البولي كربونات بسعة 12 إلى 19 لتراً. |
| تعبئة المشروبات الغازية CSD | المشروبات الغازية والمياه الفوارة والمياه المعدنية. |
| حلول متخصصة | المشروبات الكحولية والتوابل السائلة وزيوت الطعام عبر مسارات تطبيق مخصصة. |
مسار العملية
مرّر أفقياً لعرض جميع أعمدة الجدول.
| التسلسل | مرحلة العملية |
|---|---|
| 01 | إمداد المنتج من المعدات السابقة: المعالجة الحرارية أو الخلط أو الكربنة. |
| 02 | تغذية العبوات أو شطفها أو معالجتها بالتعقيم. |
| 03 | مناولة وسائل الإغلاق وفرزها وإزالة التلوث عنها. |
| 04 | تحديد جرعات السائل كمياً في مناطق تعبئة مضبوطة. |
| 05 | تركيب وسائل الإغلاق والإحكام الآمن. |
| 06 | المعالجة اللاحقة: القلب والتبريد والتجفيف والفحص والتغليف. |
تصميم النظام ومنطق التشغيل
تنسق عائلة أنظمة التعبئة مناولة العبوات وجرعات السائل وتركيب وسائل الإغلاق ضمن حدود ميكانيكية أو صحية مستمرة. وتُحدد تكوينات المعدات وفق مسارات المنتجات: تستخدم المياه والمشروبات غير الغازية مبادئ الجاذبية أو القياس الحجمي بمستوى ثابت؛ وتعمل التعبئة الساخنة كعملية حرارية مستمرة تتبعها عملية قلب وتبريد بالرش متعدد المناطق؛ وتقيم الأنظمة المعقمة وفائقة النظافة حواجز عزل مضبوطة ومعالجة معززة لإزالة التلوث عن مواد التعبئة؛ وتستخدم أنظمة CSD آليات متساوية الضغط لموازنة ضغط الغاز داخل العبوة مع ضغط خزان المنتج.
لا تعمل آلات التعبئة كوحدات معزولة، بل تتطلب تكاملاً منسقاً مع المعالجة الحرارية أو الخلط أو الكربنة أو أنظمة التخزين المؤقت السابقة، وكذلك مع معدات النقل والتبريد والتغليف اللاحقة. وتُحدد أنواع الصمامات وضغوط التغذية وأنماط إعادة التدوير وإجراءات تغيير المقاس بناءً على خصائص المنتج والاتفاقيات الفنية.
أهم تفاصيل التصميم
مرّر أفقياً لعرض جميع أعمدة الجدول.
| عنصر التصميم | المواصفة الفنية |
|---|---|
| الحدود الصحية | تُصمم دوائر المنتج ومعالجة مواد التعبئة وحواجز العزل والضوابط البيئية وفق متطلبات المنتج. |
| آليات الصمامات والجرعات | تُوائم هندسة القنوات وأنواع الصمامات ومبادئ التحكم الحجمي مع لزوجة المنتج أو محتواه من اللب أو كربنته. |
| مناولة العبوات ووسائل الإغلاق | تتوافق آليات الشطف وإزالة التلوث والتغذية والإغلاق مع شكل العبوة وتشطيب العنق. |
| التنظيف والتعقيم | تتضمن دوائر السوائل المغلقة دورات التنظيف في المكان (CIP) والتعقيم في المكان (SIP)، بينما تستخدم الأسطح المفتوحة إجراءات التنظيف والتطهير. |
| التعشيقات والسلامة | تدير تعشيقات السلامة وجود العبوات وإمداد وسائل الإغلاق ومستويات السوائل ودرجات حرارة التشغيل وتزامن الخط. |
المكونات الرئيسية ووظائفها
مرّر أفقياً لعرض جميع أعمدة الجدول.
| المكوّن | الوظيفة الأساسية |
|---|---|
| إمداد المنتج والتخزين المؤقت | يوصل السائل المعالج إلى معدات التعبئة بدرجة حرارة وضغط ومعدل تدفق مضبوط. |
| وحدات العبوات ووسائل الإغلاق | تنفذ فرز مواد التعبئة وشطفها وإزالة التلوث عنها وتغذيتها وتحديد موضعها. |
| أبراج التعبئة والصمامات | تنفذ جرعات سائلة محددة كمياً تتناسب مع خصائص السائل ومتطلبات الضغط أو الجاذبية. |
| وحدات الإغلاق | تركب الأغطية اللولبية أو التاجية أو وسائل الإغلاق بالكبس بعزم أو قوة مضبوطين. |
| واجهات التنظيف والمرافق | تربط دوائر المنتج وأسطح المعدات بأنظمة CIP/SIP وإمدادات المرافق. |
التشغيل والتحكم
تعشيقات الحالة: تعتمد أذونات التشغيل على درجة حرارة المنتج ومستويات السوائل والتحقق من صلاحية التنظيف وحالات حواجز السلامة.
تزامن الخط: تنسق العجلات النجمية للتغذية والتعبئة والإغلاق والخروج انتقال العبوات لمنع الانحشار وهدر المواد.
إدارة الحالات الاستثنائية: تؤدي التوقفات إلى تشغيل منطق آلي لإعادة تدوير السوائل أو إدارة الحرارة أو إيقاف المعدات مؤقتاً بناءً على مدة التوقف.
مراقبة العملية: تُدار المعلمات الرئيسية، بما فيها مستويات السوائل والضغوط ودرجات الحرارة ومواضع الصمامات، عبر أنظمة تحكم مركزية.
التنظيف والصيانة وتغيير التنسيق
إجراءات التنظيف: تستخدم حلقات السوائل المغلقة إجراءات CIP/SIP، بينما تستخدم الأسطح الخارجية للمعدات وأسطح العزل إجراءات تنظيف وتطهير مخصصة.
فحص الصيانة: تُفحص موانع التسرب والصمامات والفوهات والمرشحات ومكونات القيادة الميكانيكية وتُصان وفق جداول التشغيل.
إدارة تغيير المقاس: تُنظف قطع المقاس وقضبان التوجيه وأدوات التغيير وتُضبط عند تبديل أحجام العبوات أو أنواع المنتجات.
الواجهات الهندسية
مرّر أفقياً لعرض جميع أعمدة الجدول.
| فئة الواجهة | عناصر الأنظمة المتصلة |
|---|---|
| الواجهة السابقة | أنظمة UHT أو المبادلات الحرارية اللوحية أو خلاطات الكربنة أو خزانات المياه الكبيرة أو النواقل الهوائية. |
| الواجهة اللاحقة | وحدات قلب العبوات وأنفاق التبريد ومجففات الهواء وآلات وضع الملصقات وخطوط التغليف. |
| واجهات المرافق | أنظمة CIP/SIP والمياه المعقمة والهواء المضغوط ومياه التبريد والطاقة الكهربائية والبخار. |
مدخلات تحديد المشروع
- تركيبة المنتج ولزوجته ومحتواه من اللب وحموضته ومستوى الكربنة.
- مدة الصلاحية المستهدفة ومستوى النظافة الميكروبيولوجية المطلوب: معقم أو فائق النظافة أو تعبئة ساخنة أو قياسي.
- مادة العبوة: PET أو زجاج أو علبة مكونة من جزأين (2) أو بولي كربونات قابل للإرجاع بسعة 19 L؛ وتشطيب العنق والحجم.
- الطاقة الإنتاجية المستهدفة في الساعة (BPH / BPM).
- توافر مرافق المصنع وقيود تخطيطه.
الخيارات وعناصر التكامل
- دمج تكوينات المونوبلوك المعقمة أو فائقة النظافة أو الساخنة أو الخاصة بالمياه أو المشروبات الغازية CSD.
- اختيار أنواع صمامات متخصصة للمنتجات المحتوية على اللب أو اللزجة أو الغازية.
- أنظمة آلية لمناولة الأغطية وفرزها وفحصها وإزالة التلوث عنها.
- تسجيل متقدم لبيانات العملية وواجهات الإشراف على الخط.
مرجع مشروع
مرجع مشروع فقط — وليس مواصفة قياسية
- تكامل أشكال المنتجات: تُدمج المشروبات المحتوية على اللب في التعبئة الساخنة أو أنظمة التعبئة الصحية المقابلة باستخدام قنوات تدفق وأنواع صمامات مخصصة بدلاً من خطوط متوازية منفصلة. وتُدمج التعبئة النظيفة للعبوات الزجاجية وتعبئة وإغلاق العلب المكونة من جزأين (2) ضمن عائلة أنظمة التعبئة، مع واجهات مناولة وشطف وتعبئة وإغلاق خاصة بالمشروع.
- الحدود الهندسية: تُحدد جميع سرعات المعالجة واستهلاكات المرافق وأبعاد المساحة المشغولة بناءً على الاتفاقيات الفنية لكل مشروع وتجارب المنتج التي جرى التحقق منها.
الأسئلة الشائعة
كيف تُستوعب فئات المشروبات المختلفة ضمن عائلة أنظمة التعبئة؟
تُهيأ أنظمة التعبئة وفق خصائص المنتج باستخدام مسارات مميزة، مثل التعبئة المعقمة الباردة أو التعبئة الساخنة أو تعبئة CSD متساوية الضغط أو تعبئة المياه بالجاذبية أو غسل عبوات الغالون متعدد المراحل.
هل سرعات خطوط التعبئة موحدة عبر أحجام العبوات المختلفة؟
لا. تعتمد الطاقة الإنتاجية في الساعة على حجم العبوة وتشطيب العنق وخصائص رغوة السائل وأدوات تغيير المقاس. ويجب التحقق من الطاقات لكل مشروع محدد.
كيف يُدار التنظيف عبر تكوينات أنظمة التعبئة المختلفة؟
تستخدم حلقات السوائل المغلقة دورات التنظيف في المكان (CIP) والتعقيم في المكان (SIP) مع أكواب تنظيف مخصصة، بينما تستخدم أسطح المعدات إجراءات تنظيف وتطهير محددة.
